快思聰2-系列旗艦產品PRO2用于滿足大中規模商業和家居控制應用的需要。6個內置的COM端口、8個紅外/串行端口、8個I/O多用端口以及8個絕緣繼電器為控制多種設備提供了基本的接口，這些設備包括視頻投影儀、等離子顯示器、轉換器、VCR、DVD播放器、屏幕、電梯等等。還可以在PRO2的內置Y總線擴展插槽中安裝至多3個Y總線控制卡，從而添加額外的控制端口和其它接口，例如MIDI、DTMF和數字音頻處理。

可以通過添加快思聰Z總線以太網卡來輕松實現安全的以太網連接和完全的e-Control?2 Xpanel支持。背部面板上的存儲卡插槽使用戶可以通過Ⅱ類高密閃存卡或IBM Microdrive?硬盤驅動器來將PRO的內存輕松擴展到最大4GB。

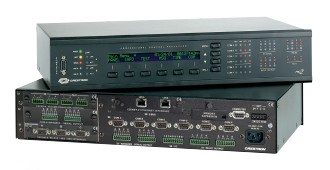

PRO2包括一個可編程的前面板，板上有LCD顯示、四個菜單選擇按鍵、六個用戶按鍵以及端口狀態LED。PRO2的前面板作為一個現成的用戶界面用于系統配置和診斷，并可以進行定制編程從而啟用菜單驅動的終端用戶控制功能。前面板可以進行密碼保護。

PRO2可以起到內置電源的作用。可以通過PRO2的Cresnet端口進行供電從而支持外部Cresnet設備，例如觸摸屏、鍵盤和擴展模塊。

產品參數
處理器
CPU：32位Freescale ColdFire? 微處理器
內存
SDRAM：32 MB
NVRAM：256 KB
閃存：4 MB
高密閃存：最大4GB（未包括）
操作系統
實時、優先、多線程/多任務核心、FAT32文件系統、支持長文件名；支持SIMPLTM Windows? 和SIMPL+TM
以太網支持
C2ENET - 1：10/100BaseT、靜態IP或DHCP/DNS、SSL、自動協商、全/半雙工TCP/IP、UDP/IP、SMTP、內置Web服務器和電子郵件客戶端；支持快思聰e-Control 2 XPanel和RoomView應用。
C2ENET - 2：所有上述功能，再加上：內置防火墻、路由器和網絡地址解析器（NAT）

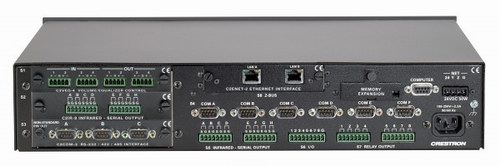

連接器和擴展插槽
Y總線：40Mb/s并行通信，內部背板用于集成控制端口和Y總線
擴展插槽
COM A - F：6個DB9插頭；6個雙向RS-232/422/485端口，最大115.2K波特，支持硬件和軟件握手；端口C-F支持C2N-NPA8網絡輪詢加速器
紅外 - 串行輸出A - H：8個2孔3.5毫米可拆卸終端模塊； 8個數字輸入/輸出或模擬輸入端口（參考GND）
數字輸入：額定值0-24伏直流，輸入；阻抗20K歐姆；邏輯門限1.24伏直流
數字輸出：250毫安時同步,最大24伏直流;捕獲二極管，在“現實”載荷條件下使用
模擬輸入：額定0-10伏直流；保護電壓最大24伏直流；輸入阻抗20K歐姆
每管腳可編程的5伏，2K歐姆上拉電阻
繼電器輸出1 - 8：2個8孔3.5毫米可拆卸終端模塊；8個常開的絕緣弱電繼電，額定1安、30伏交流/直流；MOV消弧跨接，在“現實”載荷
條件下使用
擴展插槽：3個Y總線擴展插槽，接收所有Y總線控制卡
Z總線：300Mb/s并行通信，內部背板用于Z總線擴展插槽
擴展插槽：1個Z總線擴展插槽，接收所有Y總線控制卡
計算機：2個DB9插孔；前端和背部RS-232計算機控制臺端口
NET：4孔5毫米可拆卸終端模塊，Cresnet端口，主/從可選擇；可通過C2N-NPA8網絡輪詢加速器進行擴展
電源 100-250V ~ 2.3A：1個IEC插槽，與可刪除電源線匹配，
已包括
Ground：1個6-32 螺絲，底盤接地點
復位按鍵
HW-R：硬件復位（重新引導控制系統）
SW-R：軟件復位（重新啟動SIMPL程序）
目錄按鍵
功能（6個）、MENU、BKLT、向上箭頭、向下箭頭（更多信息
請見產品手冊或技術規范表格）
顯示
反向模式（黃色和黑色）LCD背景燈；（2）行，每行（40個）
字符
LED指示燈
PWR，NET，ERR，LNK A/B，ACT A/B，COM TXD，（A-F），COM RXD（A-F），COM RTS（A-F），COM ，CTS（A-F），IR-SERIAL（A-H），INPUT-OUTPUT ，（1-8），RELAY（1-8），SLOT（1-3）：（更多信息請見產品手冊或技術規范表格）
電源要求
內部通用電源：2.3安，100－250伏交流，50/60Hz
Cresnet用電：50瓦（與控制卡擴展插槽共享）
環境
溫度：41°至113°F（5°至45°C）
濕度：10% 至90% RH（非冷凝狀態）
封裝
黑色金屬，2U型 19”可安裝機架（已包含）
尺寸
高度：3.56英寸（9.04 cm），3.47英寸（8.81 cm）不含機腳
寬度：17.03英寸（43.26 cm），19.0英寸（48.26 cm）
深度：10.36英寸（26.31 cm）
重量：8.0磅（3.62 kg）
