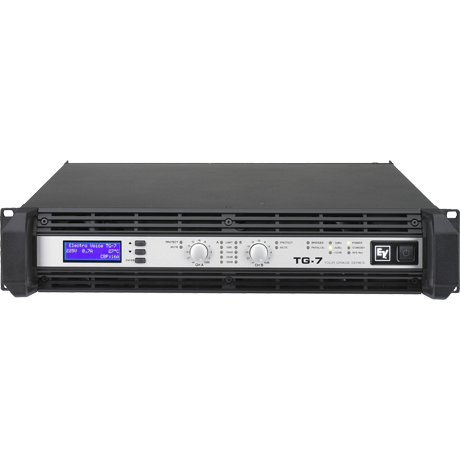

TG功率放大器具有微處理器操作控制管理系統,提供了多種實用功能,例如綜合散熱管理、自動主電壓監測。TG7使用橋式接地電路,三級H類拓撲放大,
最高輸出2 x 3500 W/2Ω;橋式接地H類設計;開關電源;微處理器控制;LCD前面板,用于設置操作模式和監視;插槽可選裝兼容 IRIS-Net的RCM-26 DSP控制模塊;11級保護包裝;僅重32磅(14.5 kg)。
A/D轉換 | 24 Bit linear, Sigma-Delta, 128 times oversampling |
放大器增益 | 41.5/35/32dB Switchable |
模擬輸入 | Yes |
CAN總線接口 | 10 - 500 kbaud, 2x RJ-45 (IRIS-Net Control) |
連續額定功率(1赫茲,總諧波失真1%2Ω) | 3500 Watts |
連續額定功率(1赫茲,總諧波失真1%)4Ω | 2500 Watts |
連續額定功率(1赫茲,總諧波失真1%8Ω) | 1500 Watts |
連續額定功率(20-20赫茲,總諧波失真<0,2% 4Ω) | 2100 Watts |
連續額定功率(20-20赫茲,總諧波失真1% <0,2% 8Ω) | 1050 Watts |
控制協議 | CAN Bus |
數模轉換 | 24 Bit, Sigma-Delta, 128 times over-sampling |
數據格式 | 24 Bit linear A/D and D/A conversion, 48 Bit processing |
數字輸入 | Optional with RCM-26 |
DIM 30 | 0.02 % |
FIR-驅動 | Optional with RCM-26 |
GPIO 控制端口 | 1 x 6-pole Euro block, 2 control inputs, 2 control outputs, (+5 V, 200 mA/GND) |
阻抗 | 2/4/8Ω |
輸入阻抗(平衡) | 20 kΩ |
輸入靈敏度 | 0/+6/+9 Selectable |
互調失真(SMPTE) | 0.05 % |
內部處理 | 2 DSPs (150 MHz, 300 MIPS) |
最大橋接輸出 4Ω | 7000 Watts |
最大橋接輸出 8Ω | 5000 Watts |
網絡控制(IRIS-Net) | Optional with RCM-26 |
消耗功率 | 1450 W |
電源 | 100-240 V, 50-60 Hz |
采樣頻率 | 48 kHz |
采樣頻率轉換 | 32 kHz - 192 kHz, internal Sample-Rate- Converter |
信噪比(A計權) | 111dB |
轉換速率 | 35 V/μs |
布局 | Class-H grounded bridge |
總諧波失真 | 0.05 % |
高度 | 88.1mm (3.47") |
寬度 | 482.6mm (19") |
深度 | 512mm (20.16") |
凈重 | 14.5kg (31.97lbs) |
