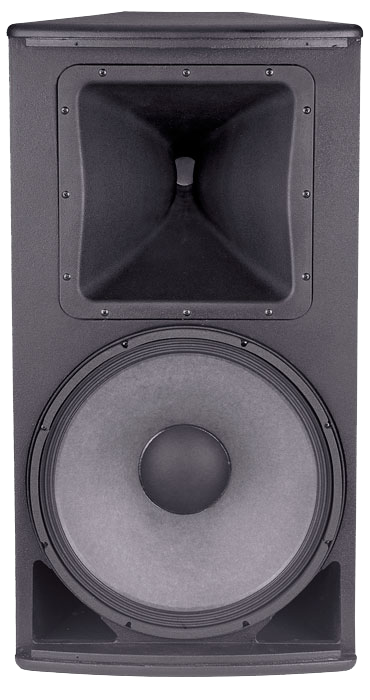

AM4215 64是一個中等功率的2路全頻揚聲器系統包括一個380毫米(15英寸)低頻驅動器和一個38毫米(1 5英寸)出口 38毫米(1 5英寸)音圈壓縮驅動程
AM4215/64是一個中等功率的2路全頻揚聲器系統包括一個380毫米(15英寸)低頻驅動器和一個38毫米(1.5英寸)出口/38毫米(1.5英寸)音圈壓縮驅動程序。大PT Progressive Transition逐步轉為波導提供良好控制的60 ° 40 °范圍,并為內閣在水平或垂直方向旋轉的定位。高邊坡交叉重疊,盡量減少帶好控制離軸響應增強陣列能力。
內閣與吊點安裝螺紋M10驅逐。可選U型支架可以方便的安裝。
AM4215/64是JBL的聲發射工程中的應用系列,揚聲器的固定安裝的各種應用多功能系列的一部分。
| 主要特點: | |
| ? | 60 ° x 40 °的范圍,旋轉在垂直或水平方向使用。 |
| ? | 大型PT?逐步轉為?波導與低失真控制良好格局。 |
| ? | 外置/內置切換。 |
| ? | 可選的U型支架,易于安裝 (見AE系列支架指南)。 |
| 主要規格: | |
| 系統: | |
| 頻率范圍1(-10分貝) | 40 Hz – 20 kHz |
| 頻率響應 1 (±3 dB) | 45 Hz – 18 kHz |
| 覆蓋范圍 | 60° x 40°,可旋轉的波導 |
| 指向性因數(Q) | 22.4 |
| 方向性指數(DI) | 13.5 dB |
| 分頻點 | 外置/內置切換。 |
| 無源分頻器斜坡2 | 四程序(24分貝/ oct)Linkwitz-Riley高低壓 |
| 變頻器額定功率(AES)3 | 低頻:500瓦(2000瓦峰值),2小時 350瓦(1400 W峰值),100小時 高頻:35瓦(140 W峰值),2小時 |
| 長期系統額定功率(IEC)4 | 無源模式:350瓦(1400W峰值),100小時 |
| 最大聲壓級 5 | 雙功放模式: 低頻:124分貝,聲壓續平均(130 dB峰值) 高頻:130分貝,聲壓續平均(136 dB峰值) |
| 無源模式: 124分貝,聲壓續平均(130 dB峰值) | |
| 系統靈敏度6(1W @ 1米) | 無源模式:97分貝聲壓級 |
| 傳感器: | |
| 低頻驅動器 | 1 × JBL 2033H 380毫米(15英寸)驅動器帶75毫米(3英寸)音圈 |
| 阻抗 | 8Ω |
| 靈敏度 6(1W的@ 1米,運行帶內) | 95分貝聲壓級 |
| 高頻驅動器 | JBL 2407H/MTA,38毫米(1.5英寸)出口壓縮驅動器,38毫米 (1.5英寸)音圈 |
| 阻抗 | 8Ω |
| 靈敏度(1W @ 1米) | 115分貝聲壓級 |
| 波導 | PT-H64HF |
| 外觀: | |
| 附件 | 15度梯形方角,16毫米(5/8英寸)11層外部芬蘭樺木膠合板 |
| 懸架附件 | 15點(4頂,4底,每邊2,3后置),M10驅逐線程硬件 |
| 磨光 | 黑色的磨光DURAFLEX?。白色可根據要求。 |
| 保護裝置 | 14 gauge鋼制穿孔保護層,帶黑色透聲泡沫。 |
| 輸入連接器 | NL4 Neutrik Speakon?和CE標準的覆蓋阻隔帶終端。無障礙終端接受高達5.2平方米毫米(10線規)線或最大寬度9毫米(0.375中)鏟耳。在阻隔帶平行的Speakon環通。 |
| 操作環境 | 符合MIL-STD 810,每IEC529的IP-x3 |
| 尺寸(高 x 寬 x 深 在垂直方向柜) | 783 x 422 x 504 毫米 (30.9 x 16.6 x 19.9 英寸) |
| 凈重 | 29.0公斤(64磅) |
| 可選配件 | M10驅逐x 35毫米偽造肩吊環螺栓與墊圈U型支架的MTU - 3 |
