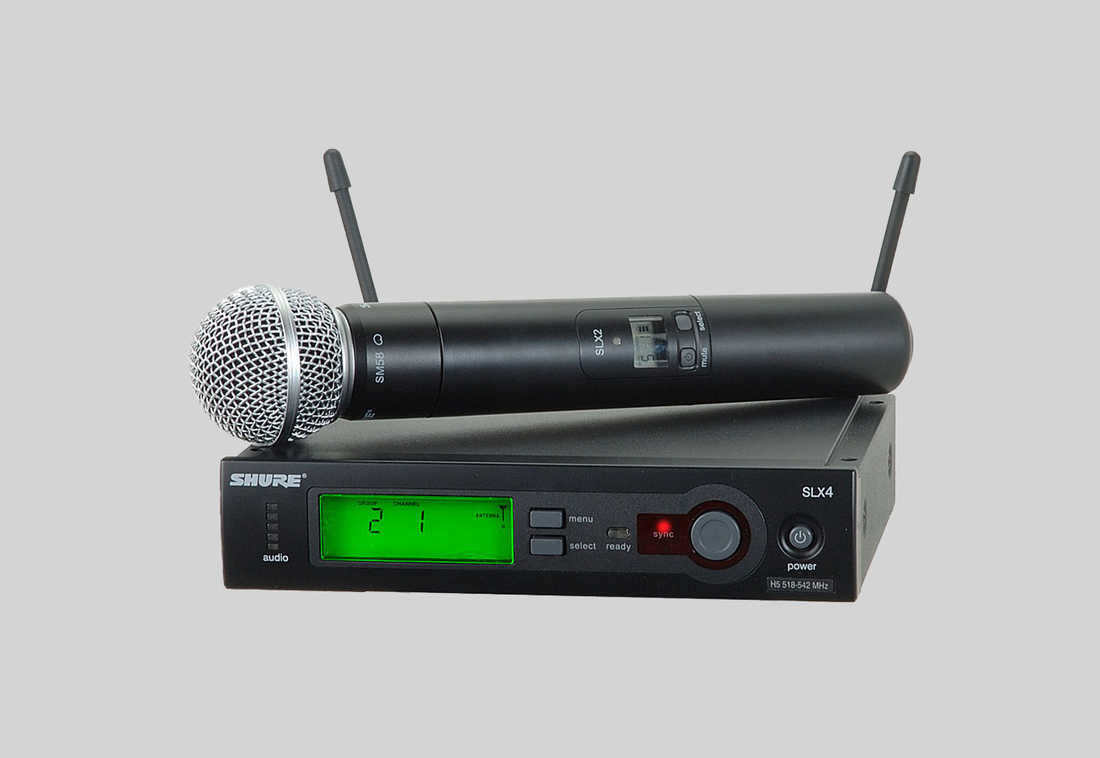

SLX 系列 UHF 無線系統具有自動設置功能以及很好的音效,供音頻安裝及職業樂隊演出。

簡單設置

?自動頻率選擇

?自動發射機設置

?隨附可拆卸天線和機架硬件

音質

?舒爾的音頻參考壓縮擴展技術改善音質

?多種舒爾話筒頭、頭戴式和領夾式話筒可選

?預分集技術改善傳輸品質

完整的安裝解決方案

?每個頻段多達12個兼容頻率

?隨附的機架硬件用于標準19英寸機架的單或雙支架安裝

?可拆卸式1/4波長天線

?牢固的金屬外殼

?發射機和接收機均配備多功能背光LCD顯示屏

?發射機和接收機均配備多功能背光LCD顯示屏

系統技術規格

?每個頻段可兼容的系統數量: 12
?可選頻率: 960
?自動設置功能: 掃描/同步
?音頻參考壓縮擴展: 是
?天線: Removeable 1/4-wave
?天線選項: 是
?PC控制: 否
?接收機網絡功能: No
?機架部件: 隨附
?外殼: 可選系統機箱(WA610)
?發射機顯示屏: 背光LCD顯示屏 + 多色LED指示燈
?接收機顯示屏: LCD + LEDs
?電池,供電時間: 2節AA電池,>8小時
?環境: 固定安裝和巡演

更多技術規格
尺寸
高42 x 寬197 x 深134 毫米(1.65 x 7.76 x 5028英寸)
重量
816 克(1磅13盎司)
外殼
鍍鋅鋼
音頻輸出電平(參考值 ±38 kHz偏差,1 kHz音調)
XLR接口(連接至600 Ω負載):–13 dBV
1/4英寸接口(連接至3000 Ω負載): –2 dBV
輸出阻抗
XLR接口: 200 Ω
1/4英寸接口: 1kΩ
XLR輸出
平衡阻抗
針1: 接地
針2: (+)
針3: (-)
靈敏度
–105 dBm,12 dB信噪比(典型值)
鏡頻抑制
>70 dB(典型值)
電源要求
12-8 V直流,150 mA,采用外部電源
工作范圍:
100米(300英尺)(典型條件下)
注︰實際范圍取決于射頻信號吸收、反射和干擾
音頻頻率響應 (+/– 2 dB)
最小: 45 Hz
最大: 15 kHz
注︰總系統頻率取決于話筒元件。(頻率)聲波或無線電波每秒鐘振蕩的次數。了解更多詳情 進入詞匯表
總諧波失真(參考值 +/– 38 kHz偏差,1 kHz音調)
0.5%(典型值)
動態范圍
>100 dB,A權重
工作溫度范圍
–18°C (0°F) to +50°C (+122 °)
注︰電池特性可能會限制該范圍
發射機音頻極性
話筒振膜受到的正壓力(或施加在WA302耳機插孔頂端的正電壓)會在XLR輸出針2(對應XLR針3的低阻抗輸出)以及高阻抗輸出的1/4英寸插孔頂端產生正電壓。
 (阻抗)用于描述電路阻礙電流通過的程度。了解更多詳情 進入詞匯表
 (阻抗)用于描述電路阻礙電流通過的程度。
邏輯連接(僅限于SLX4L)
針1: 邏輯輸出,發射機靜音狀態。靜音=低(0 V)減少至100 mA
絕對最大值 -0.7 - 5.5V直流
針2: 邏輯接地
針3: 邏輯輸出,電池狀態。良好=低(0 V)電流降幅達100 mA
絕對最大值 -0.7 - 5.5V直流
