某酒店多功宴會廳AV系統設計方案

某多功能廳大約710㎡左右,該廳要求具備能實現宴會招待,婚宴、多媒體報告型會議,文娛表演、音樂欣賞,高清視頻展示等功能,還要求采用AV智能集中控制,方便對整個系統設備管理。

根據甲方要求,酒店定位于五星級酒店,整個酒店的AV系統要符合五星級酒店的檔次定位和服務規模,因此充分考慮采用優秀品牌,并要注重產品的性價比。

音視頻系統具體由以下系統組成:

1、 擴聲系統

2、 視頻顯示及錄像系統

3、 語音發言系統

4、 中央控制系統

一、擴聲系統

方案的擴聲系統主要由:專業音箱、專業功放、調音臺、音頻處理器、音源設備等組成,但房間主要體現一個是多功能,因此擴聲系統中增加了兩只超低音箱,滿足文娛活動大動態需求。

綜合甲方具體需求,并嚴格按照國家相關的部頒標準<廳堂擴聲系統設計規范gb>中的,多用途擴聲系統聲學特性指標(如下表), 進行精心的設計。

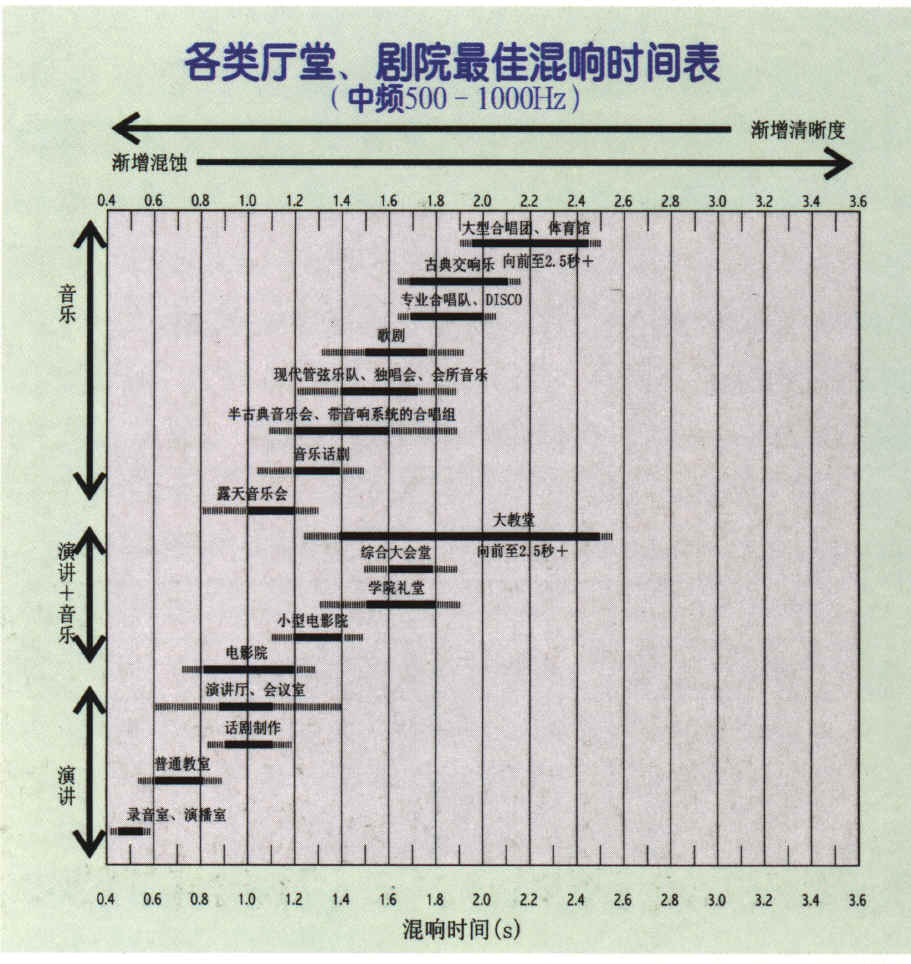

我們按照上述標準的一級設計,讓整個多功能廳的聲場均勻,語言清晰度和可懂度高,傳聲增益大于-8Db,保證擴聲音質清晰,保真度高。首先,大家知道,房間的面積過大,房間的混響很嚴重,因此我們建議建設方在做精裝修時要從分考慮房間的聲學建聲的問題,否則房間的混響時間過大,造成聽音環境不好影響擴聲系統語言清晰度,下面是國家相關標準:

  根據上表可知,房間混響時間是1.2-1.8更好,結合上述情況我們設計采用目前比較先進的反傳統式線性陣列音箱,這種音箱可以克服長遠程的擴聲投射和房間的混響時間較差的房間,在這里我們也建議甲方盡可能采用這種音箱,它可以滿足多功能廳比較特殊的擴聲環境,并且安裝也十分方便,聲像也十分的一致。 傳統音響和線陣音箱的擴聲輻射原理如下圖所示:

上圖所示:線性陣列音箱的輻射是柱形波,投射的角度十分的小并且還可以調整從3°-103°-20°,傳統的音箱是球形波,輻射的角度較大,不該輻射到的地方也輻射到了,加大了房間的混響聲,影響房間的可懂度。

擴聲系統主要由:專業音箱、專業功放、調音臺、音頻處理器、音源設備、等組成,但這個房間主要體現一個是多功能,因此擴聲系統中增加了兩只超低音箱,滿足文娛活動大的大動態需求。具體的房間布局如下圖所示:

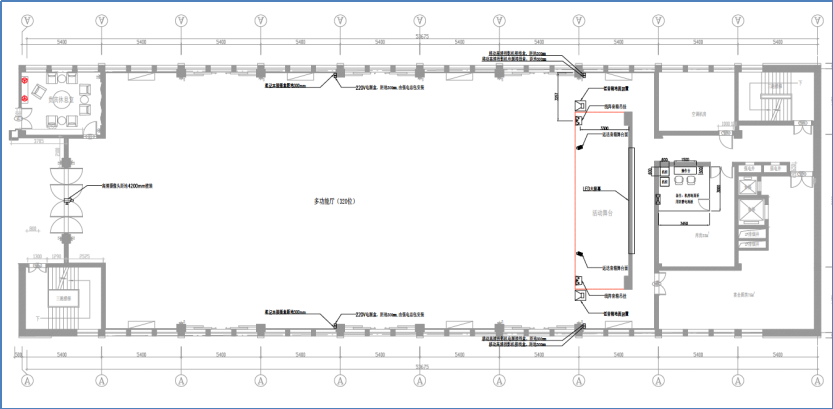

圖一:多功能宴會大廳音響設備布局圖

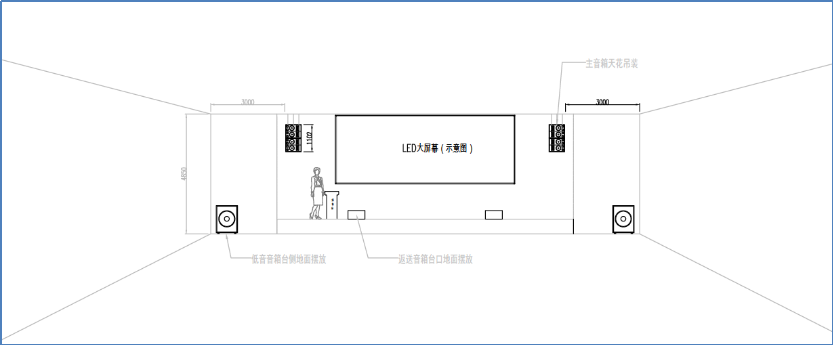

圖二:多功能宴會大廳AV系統設備布局正視圖

我們按照上述國家標準的設計,讓整個多功能廳的聲場均勻,語言清晰度和可懂度高,傳聲增益大于-8Db,保證擴聲音質清晰,保真度高。

音箱選型:選用原裝德國BOSCH集團EVI公司生產的DYNACOR專業音箱。該集團同時擁有DYNACORD、EV、BOSCH、telex等品牌,該集團是上規模更大的、歷史也是更悠久的專業音響產品廠家,現隸屬于德國BOSCH集團, EVI作為更大的音響科技的公司,其產品線從話筒、到調音臺、到功放、音箱等全系統音響產品全部制造,但不會因大而全就喪失其品質,其產品均為先進品質產品, DYNACORD音箱產品全部產自德國原裝制造,其特點就是品質高,有很好的性價比。

由上面介紹,因此選擇德國EVI公司的EV品牌的線性陣列專業音箱EVA2082S,組成同一平面式集中供聲面覆蓋全場,做整個房間的主要擴聲和房間的聲像定位,每只音箱8歐350W,共計4只線性陣列音箱,每一邊2只音箱為一組,每組音箱最大聲壓級可以達到135dB,按照簡單的聲學計算,傳統音箱的聲音每傳輸一倍的距離衰減6 db,可是線性陣列音箱的聲音每傳輸一倍的距離只衰減3 db,顯然它比傳統音箱投射同樣距離的聲壓級少衰減一半,我們按照這樣計算,該房間的最后一排的距離是32米,計算最后一排的直達最大聲壓級為120db,同時還考慮到不只是一只音箱擴聲,而是2套,即左、右聲道各1套音箱,增加1套音箱就增加2*3db=6db那么,實際的聲壓級大約為126dB,因此前后排的直達聲場聲壓級都大于國家相關一級聲壓級標準103db.

以上分析:采用線性陣列音箱,比較理想,直達聲可以更多的投射到后區的所有聽眾。

為了提高文娛活動的震撼力,系統中配置兩只600w的超低音箱,低音箱采用移動使用,由于舞臺面積較大,在舞臺上還配置2只舞臺返送監聽音箱,保證主席臺發言人員的實時監聽自我掌握聲音大小,或讓舞者、演唱者更有自信心。

另外音箱的功率放大器的選擇,由于我們選用的音箱靈敏度都在104db,只要功放的額定功率大于音箱的額定功率的1/3以上即可完全推動音箱,并且還有富裕的儲備功率,在大動態的時候也不會擔心功率欠缺引起音樂失真。因此我們選用我國FamousounD專業功放,該功放應用十分廣泛,性噪比很高,質量很好。

二、數字會議發言系統

發言系統中配備了中外合資CREATOR數字會議8只手拉手會議話筒,演講臺配置兩只鵝頸式會議話筒,為了照顧會場臨時發言人員的發言和文藝表演,配置了四只U段無線手持話筒,2只頭戴或領夾式無線話筒。

三、視頻系統

如圖二所示: 由于該房間的高度在4.8米左右,我們在主席臺的正面配置一塊16:9的P4高清全彩LED大屏幕。

圖一和圖二中的攝像頭,是采用自動跟蹤攝像機,主要滿足會議場景及內容的記錄,方便今后的查閱和學習,由于房間較大,在主席臺的左右兩只攝像頭是采集觀眾視頻,主席臺對面的攝像頭主要采集發言人員的視頻或作面部特寫等。

四、控制系統

整個系統的控制,我們選配中外合資CREATOR(快捷)中央控制系統和美國ASHLY/3.6sp數字音頻處理中心進行配合控制,主要完成系統中的高清LED大屏幕控制、大屏幕圖像的切換控制、系統音量大小控制、各種場景的模式切換、高清攝像頭控制、等其它各種數據的切換以及房間的燈光照明控制,房間窗簾控制等環境設備的控制,由無線彩色觸摸屏和中央控制器通過編程,實現人性化集中傻瓜式中央控制系統,無須專職人員守候,主持人員在會場就十分輕松通過無線彩色觸摸屏控制系統中的設備,也可通過網絡實現異地控制房間的設備。

五、信息擴展

在開會時,有些重要的會議內容需要保存,因此方案中我們配置英國A&H調音臺,此款調音臺有錄音數字輸出,可以做高保真音樂或語言錄音。房間配置2臺高速自動跟蹤攝像機,它可以實時跟蹤講話人員圖像,圖像提供控制室的調音員監視。

系統在應用中會有許多的接駁設備,因此我們設計在房間的兩面布置4套墻面信息盒,接駁筆記本電腦和會議話筒等。

六、系統組成

七、系統圖:

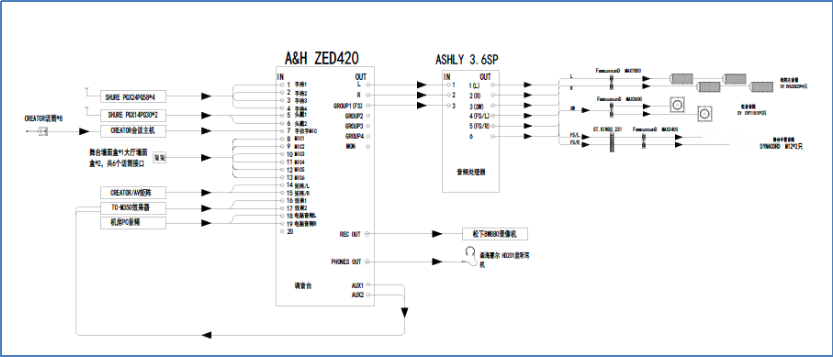

圖三:擴聲系統圖

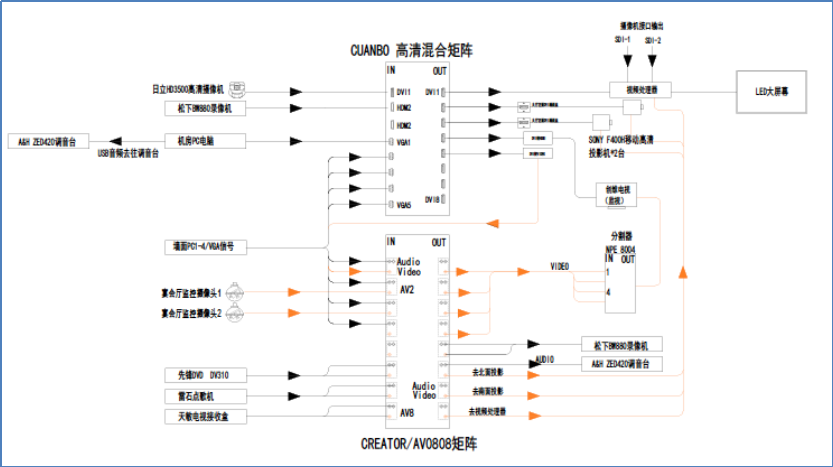

圖四:視頻系統圖

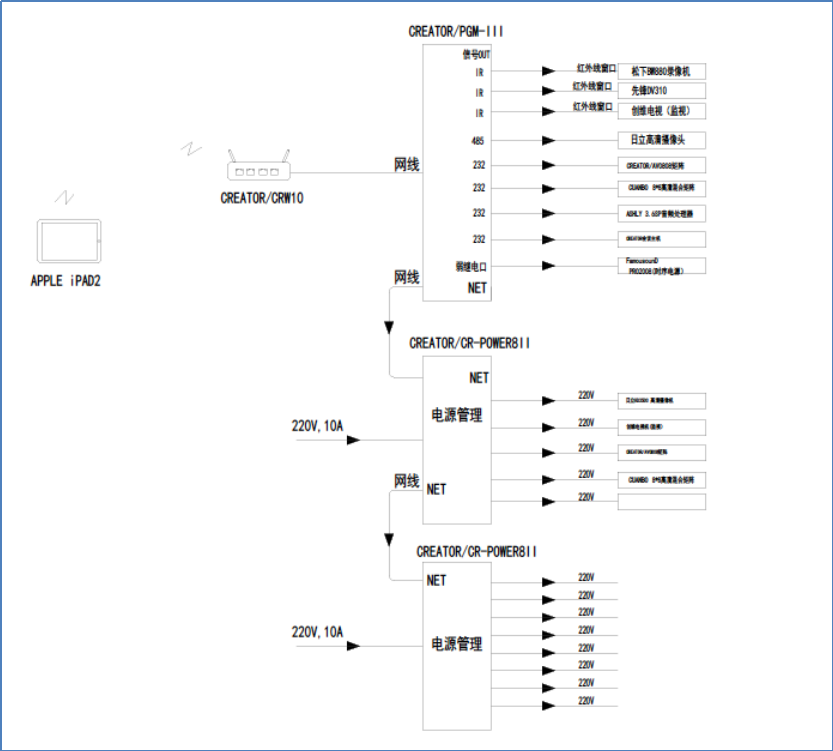

圖五:中央控制系統圖
